- Пн-Чт: 9:00 - 18:00, Пт: 9:00-17:00
Почта для заявок
Почта для заявок
Взаимодействие стали с кислородом и влагой неизбежно приводит к разрушению металла, а простая покраска образует лишь временный барьер, который легко нарушить. Для долговечной защиты капитальных сооружений и ответственных деталей УТМК выполняет профессиональное цинкование металла. Эта технология формирует электрохимический щит, который окисляется вместо стали и продлевает срок службы конструкций на десятилетия.
При контакте пары «железо – цинк» с внешней средой возникает гальваническая пара. Цинк выступает более активным металлом (анодом) и окисляется первым, предотвращая разрушение стали (катода).
Даже при механическом повреждении покрытия – царапине или сколе – ржавчина не уходит вглубь. Окружающий цинк окисляется и закрывает повреждение плотной пленкой оксидов. В результате образуется поверхность, устойчивая к воздействию влаги, кислорода и агрессивных сред.
Выбор технологии зависит от бюджета, условий эксплуатации, габаритов детали и требований к точности размеров. Мы подберем оптимальный метод, чтобы обеспечить максимальный срок службы изделия.

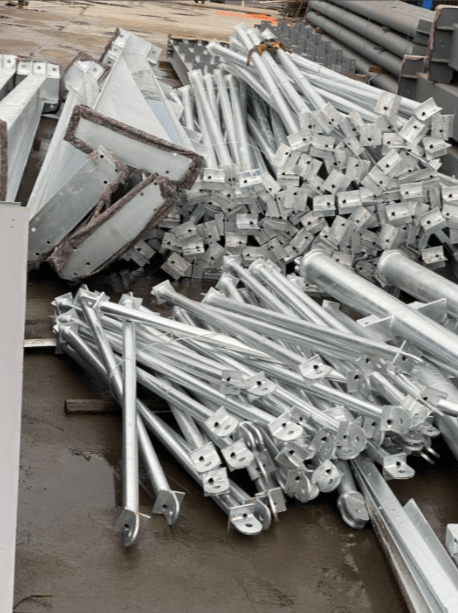

Метод подходит для крупных металлоконструкций, работающих на открытом воздухе. Технология заключается в погружении подготовленного изделия в специальную ванну с расплавленным цинком при температуре около 450 °C.
При нагреве происходит диффузия: цинк проникает в поверхностный слой стали, образуя железоцинковый сплав. Поверх него застывает слой чистого цинка. Такая структура обеспечивает высокую адгезию – покрытие становится частью металла.
Особенности метода:
Горячее цинкование регулирует ГОСТ 9.307-2021. Толщина слоя обычно варьируется от 40 до 200 мкм. Метод имеет ограничения: тонколистовой металл может повести от высокой температуры, а мелкие резьбовые отверстия заплывают цинком – потребуется последующая прогонка.
Если нужна высокая точность размеров, например, для крепежа, метизов или деталей сложной конфигурации, используют термодиффузию. Процесс происходит в герметичных контейнерах (ретортах), куда загружают детали и насыщающую смесь с цинковым порошком.
При нагреве до 290–450 °C атомы цинка переходят в парообразное состояние и проникают в кристаллическую решетку стали. На поверхности образуется однородный железоцинковый сплав.
Преимущества метода:
Твердость термодиффузионного покрытия выше, чем у самой стали. Это решение подходит для деталей, подверженных абразивному износу.
Когда конструкцию нельзя демонтировать и отвезти в цех, применяют холодную оцинковку. Это окраска металла составами с высоким содержанием цинкового порошка (до 95–98%).
Состав наносят кистью, валиком или краскопультом. После высыхания частицы цинка контактируют друг с другом и с подложкой, обеспечивая электропроводность.
Сферы применения:
Этот способ уступает горячему методу по механической прочности, но незаменим для оперативной защиты и реставрации.
Изделие помещают в раствор электролита, и под действием тока ионы цинка оседают на поверхности детали.
Особенности:
| Характеристика | Горячее | Термодиффузионное | Холодное | Гальваническое |
| Толщина, мкм | 40–200 | 6–100 | 20–150 | 6–25 |
| Сцепление | Диффузионное | Диффузионное | Адгезионное | Молекулярное |
| Твердость | Средняя | Высокая | Низкая | Средняя |
| Внешний вид | Технический (серый) | Темно-серый матовый | Матовый | Блестящий |
Чтобы получить качественное цинковое покрытие и избежать брака, заказчик должен соблюдать технические требования на этапе проектирования и изготовления.
Не всякая сталь одинаково хорошо цинкуется. Критическое значение имеет содержание кремния (Si) и фосфора (P). Существует зона Санделина (содержание Si от 0,03% до 0,12%), в которой реакция протекает бурно. Покрытие получается чрезмерно толстым, хрупким и склонным к отслаиванию.
Для получения качественного результата рекомендуем использовать стали с содержанием кремния до 0,03% или в диапазоне 0,15–0,25%. При заказе партии изделий уточните марку стали.
При погружении в ванну с расплавом воздух внутри замкнутых полостей мгновенно расширяется. Если ему некуда выйти, конструкцию разорвет.
Правила подготовки:
Сварные швы должны быть плотными, равномерными, без пор и свищей. Запрещено использовать сварку внахлест сплошным швом – кислота проникнет в зазор, но не вымоется оттуда. После цинкования подтеки разрушат покрытие изнутри.
Сварочный шлак необходимо удалить механически до отправки изделия на завод. Шлак не удаляется при химическом травлении, и на его месте останутся черные пятна.
Важно различать допустимые особенности технологии и реальный брак.
Не является браком:
Является браком:
Цена на цинкование металла зависит от нескольких факторов:
1
Общий вес партии. Для оптовых заказов действуют сниженные тарифы.
2
Тип изделия. Прокат цинковать дешевле, чем легкие объемные конструкции, которые занимают много места в ванне.
3
Дополнительная подготовка. Снятие краски, зачистка шлака, сверление отверстий.
Для точного расчета отправьте спецификацию или чертежи через форму обратной связи или на email.
Мы работаем с крупными строительными холдингами и небольшими производствами. География поставок охватывает всю Россию.
Защита металла от коррозии – инвестиция в надежность проекта. Выбирая профессиональное цинкование в УТМК, вы получаете гарантию качества, соблюдение ГОСТов и уверенность в том, что конструкции выдержат воздействие агрессивных веществ.
