Разница в стоимости между этими видами проката достигает 30–50%. Это заставляет снабженцев и владельцев производств искать пути оптимизации бюджета. Заказчики часто спрашивают, какой металл лучше – холоднокатаный или горячекатаный, в надежде получить однозначный ответ и сэкономить. Но попытка заменить дорогой холодный лист на дешевый горячий без понимания технологии часто приводит к браку при лазерной резке или отслаиванию краски у конечного потребителя. Выбор материала – это поиск баланса между ценой закупки и стоимостью последующей обработки.
Физика процесса: почему они такие разные
Чтобы понять эксплуатационные различия, нужно взглянуть на рождение листа. Химический состав стали может быть идентичным (например, популярная ст3 или 08пс), но биография у материалов разная.

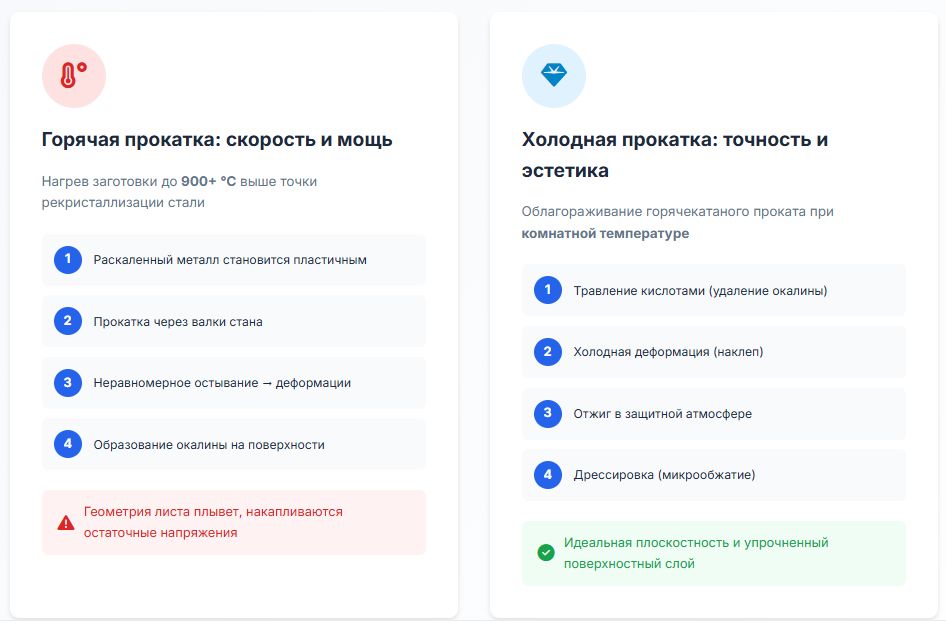

Горячая прокатка: скорость и мощь
Изготовление горячекатаного (г/к) проката начинают с нагрева массивной заготовки (сляба) до температур выше 900 °C. Это превышает точку рекристаллизации стали. Раскаленный металл становится пластичным, легко проходит через валки прокатного стана и формируется в лист нужной толщины.
Главная проблема технологии кроется в остывании. Металл остывает неравномерно: края быстрее, середина медленнее. При охлаждении тела уменьшаются в объеме. Из-за перепада температур геометрия листа плывет, а внутри накапливаются остаточные напряжения. Кроме того, при контакте раскаленного железа с кислородом воздуха мгновенно образуется окалина – твердая корка оксидов.
Важно! Холоднокатаный лист всегда дороже не из-за жадности металлургов. Цена выше из-за длинного производственного цикла, который дополнительно включает травление, холодную деформацию и отжиг.
Холодная прокатка: точность и эстетика
Холоднокатаный (х/к) лист – это, по сути, облагороженный горячекатаный. Рулон с горячего стана сначала подвергают травлению кислотами, чтобы полностью удалить окалину. Затем чистый, но все еще черновой металл отправляют на стан холодной прокатки. Деформацию проводят при комнатной температуре.
При холодном сжатии зерна металла вытягиваются и дробятся, возникает эффект наклепа. Сталь становится твердой, но хрупкой. Чтобы вернуть ей пластичность, рулоны отправляют в печи для отжига в защитной атмосфере. Финальный штрих – дрессировка (микрообжатие). Она создает упрочненный поверхностный слой и обеспечивает идеальную плоскостность.

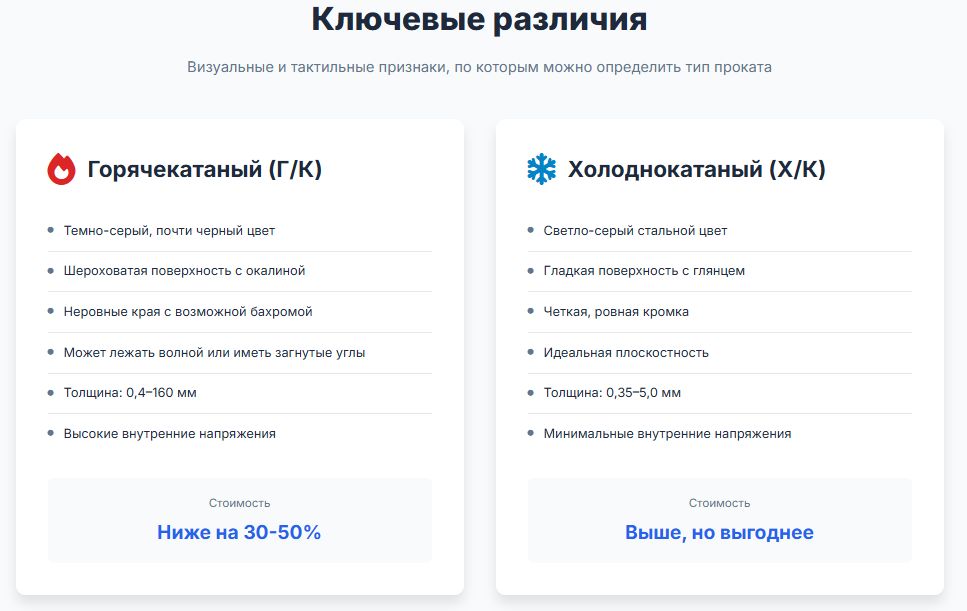

Визуальные и тактильные отличия
Опытный мастер на складе определит вид проката даже без штангенциркуля, если просто проведет рукой по поверхности:
- Цвет и поверхность. Горячекатаный лист отличает темно-серый, иногда почти черный цвет с характерными разводами (цвета побежалости). На ощупь он шершавый из-за окалины. Холоднокатаный лист всегда светло-серый (стальной цвет), гладкий, матовый или с легким глянцем.
- Кромка. У г/к листа, если он не прошел дополнительную обрезку, края могут быть слегка скругленными или неровными (бахрома). Х/к прокат всегда имеет четкую, ровную кромку. Это критично при стыковке деталей.
- Геометрия. Если положить лист на ровный стол, г/к прокат (особенно тонкий) может лежать волной или иметь загнутые углы. Х/к лист ложится плотно, как бумага.
Технические характеристики и ГОСТы
Инженеры при выборе материала смотрят не на цвет, а на нормативную документацию. Именно здесь кроется ответ на вопрос о допусках и прочности.
| Характеристика | Горячекатаный (Г/К) | Холоднокатаный (Х/К) | Комментарий эксперта |
|---|---|---|---|
| Основной ГОСТ | ГОСТ 19903-2015 | ГОСТ 19904-90 | Стандарты определяют допустимые отклонения по размерам. |
| Толщина | 0,4–160 мм (фактически от 1,5 мм) | 0,35–5,0 мм | Г/К незаменим для толстых несущих элементов. Х/К – стандарт для тонкого металла. |
| Допуски по толщине (для 2 мм) | ± 0,15…0,20 мм | ± 0,04…0,08 мм | Х/К лист позволяет экономить на весе партии и точнее настраивать штампы. |
| Качество поверхности | Шероховатая, покрыта окалиной (Fe₂O₃) | Гладкая, чистая, без окалины | Окалина на Г/К требует удаления (пескоструй) перед покраской. |
| Внутренние напряжения | Высокие, распределены неравномерно | Минимальные и равномерные | Г/К лист сильнее ведет при термической резке. |
| Свариваемость | Требует зачистки зоны шва | Отличная, без подготовки | Сварка по окалине дает пористый, непрочный шов. |
Обратите внимание на зону пересечения толщин – от 1,5 до 3,0 мм. В этом диапазоне доступны оба вида проката, и именно здесь чаще всего совершают ошибки выбора. Если нужно изготовить ответственный корпус прибора толщиной 2 мм, попытка взять горячекатаную сталь создаст проблемы с внешним видом и сборкой.
Особенности обработки
Реальная стоимость изделия складывается не только из цены металла, но и из трудоемкости его обработки. Рассмотрим, как ведут себя материалы в цеху.
Лазерная резка
Владельцы лазерных станков знают: горячекатаный лист – это лотерея. Из-за неравномерного остывания в металле законсервированы внутренние напряжения сжатия и растяжения. Когда лазерный луч прорезает металл, он нарушает баланс этих сил.
Частый сценарий: при вырезании длинной узкой детали из г/к листа ее мгновенно выгибает дугой (саблей) или она подпрыгивает и ударяет по дорогостоящей лазерной голове. Это останавливает станок и создает брак. Кроме того, окалина меняет режим резки. Часто образуется грат – застывшие капли расплава на обратной стороне реза. Удалять грат приходится вручную слесарным инструментом, что съедает всю экономию на материале. Холоднокатаный лист режется предсказуемо, чисто и с высокой скоростью.
Важно! При сварке тонкого г/к листа (до 3 мм) риск термических поводок (коробления) значительно выше, чем у х/к аналогов. Вертолеты и волны на готовом изделии часто возникают именно из-за высвобождения внутренних напряжений металла при нагреве.
Сварка и подготовка поверхности
Сварные конструкции из горячекатаного металла – классика строительного жанра. Но есть нюанс: варить прямо по окалине нельзя. Оксиды попадают в сварочную ванну и делают шов хрупким и пористым. По нормативам зону сварки нужно зачищать болгаркой до металлического блеска.
При использовании холоднокатаного листа достаточно простого обезжиривания. Это значительно ускоряет сборку.
Покраска: битва за адгезию
Если изделие идет под порошковую покраску, выбор материала критичен. Гладкая поверхность х/к листа идеальна для создания глянцевых, мебельных покрытий.
С горячекатаным листом возникают две проблемы:
- Адгезия. Краска может отлично лечь на окалину, но сама окалина со временем отслоится от металла вместе с покрытием (эффект шелушения).
- Эстетика. Даже после покраски шероховатая текстура г/к листа (шагрень) будет видна. Чтобы получить идеально ровную поверхность, придется накладывать толстый слой грунта или использовать текстурные краски, которые скрывают дефекты.
Единственный надежный способ качественно покрасить г/к изделие – предварительная пескоструйная или дробеструйная обработка для полного удаления окалины. Это добавляет к стоимости значительную сумму.
Экономика выбора
Чтобы правильно выбрать металл, нужно отталкиваться от назначения изделия.
Сценарий 1: несущие конструкции и стройка
Вам нужно сварить каркас ангара, заборные столбы, закладные детали для фундамента или настил. Внешний вид не важен, допуски в 1–2 мм приемлемы.
Выбор: горячекатаный прокат. Высокая прочность и низкая цена делают его идеальным для таких задач. Переплачивать за эстетику здесь бессмысленно.
Сценарий 2: приборостроение и корпуса
Вы производите электрощиты, корпуса терминалов, металлическую мебель или лицевые панели.
Выбор: только холоднокатаный прокат. Вам нужна идеальная плоскостность для легкой гибки и сборки, а также чистая поверхность под покраску. Экономия на г/к листе уйдет на зачистку швов, удаление грата и борьбу с браком при покраске.
Сценарий 3: автопром и штамповка
Необходимо изготовить детали методом глубокой вытяжки (штамповки).
Выбор: специализированные марки холоднокатаной стали (например, 08Ю). Горячекатаный металл недостаточно пластичен и при сложной деформации может дать трещину.
Ответы на частые вопросы
Существует миф, что г/к лист более стоек к коррозии. На самом деле окалина на г/к листе служит временным, но ненадежным барьером. Как только влага проникает в микротрещины окалины, начинается подпленочная коррозия, которую сложно заметить. Холоднокатаный лист без защиты действительно зацветает от влажности воздуха очень быстро, так как металл открыт. Но это же свойство делает его идеальным для нанесения защитных покрытий (цинк, краска), которые на чистом металле держатся годами. Оба материала требуют антикоррозийной защиты.
Теоретически можно зачистить горячекатаный лист до блеска и удалить окалину. Но вы не сможете в гаражных условиях убрать внутренние напряжения металла и выровнять его геометрию. После шлифовки лист может стать разнотолщинным, а при резке его все равно поведет. Для ответственных изделий такая замена не рекомендуется.
При одинаковой марке стали (например, Ст3) холоднокатаный лист имеет немного более высокие показатели поверхностной твердости и прочности на разрыв за счет эффекта наклепа при прокатке. Однако после отжига эти показатели выравниваются. Для инженерных расчетов несущей способности в строительстве обычно используют характеристики горячекатаной стали, так как она идет на балки и колонны.
Список литературы
- ГОСТ 19903-2015. Прокат листовой горячекатаный. Сортамент.
- ГОСТ 19904-90. Прокат листовой холоднокатаный. Сортамент.
- ГОСТ 16523-97. Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия.
- ГОСТ 9045-93. Прокат тонколистовой холоднокатаный из низкоуглеродистой качественной стали для холодной штамповки.
- ГОСТ 14637-89. Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия.
